输入、输出配电柜接线图

输入配电箱及输出配电箱（也可将输入输出整合在同一个箱体）

输入配电箱内：（图中的空开以如下要求为准）

输入空开为250a/3p   2只

输出空开为125a/3p     2只

市电输入电缆线线径要求大于35平方毫米

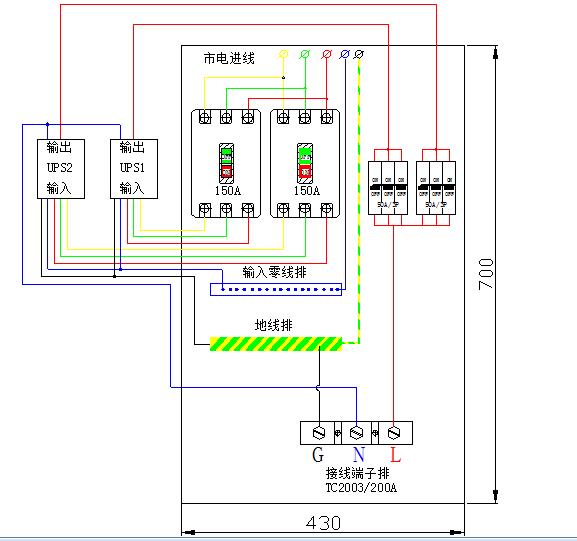

输入配电箱接线图：

输出配电箱内：（图中的空开以如下要求为准）

分开头为32a/1p    2只

        16a/1p    12只（实际以客户要求为准）

ups输出到配电箱的线径建议使用30平

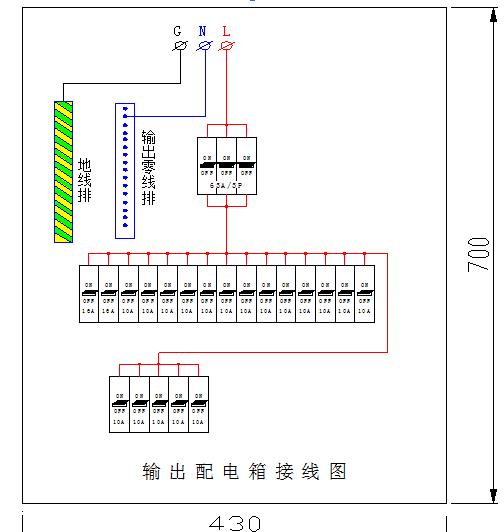

输出配电箱接线图：
