温控器的基本应用

   温控器在工业场合中被广发应用，可以说只要有大功率加热的地方就会有它的身影。例如在lcd工艺中用到的真空预处理机、超声波清洗机、烘箱还有减薄工艺用到的酸刻清洗线等等，都使用了大功率的发热管，当然肯定也离不开温控器。怎么使用温控器？当你打开装有温控器的纸盒的时候，就会看到里面有一张说明书和一个温控器，面对着这张说明书，这张说明书上写有关于温控器的一些参数和设置，但怎么用它却没有说清楚。这时刚刚进入设备行业或者电气设计行业的大学生或者技校生就傻眼了，课堂上没有讲过温控器呀，就算讲到了也只是草草的提了一下，知道有这么一个东西，也知道它是用来控制温度的，但怎么用怎么接它可就没有具体的说明白了。没有关系，现在我这个做设备方面有3年的人来给你讲讲吧，很快你就会明白的。

   咱们首先还是得重温温控器的原理吧，毕竟原理是我们应用设备和维护设备的基本依据。温控器其实是一个简单的闭环控制设备，通过（热电偶tc、铂电阻pt100）等温度传感器，把非电量的温度信号转换为模拟电量的电压或者电流信号，经过数模转换变成数字数据，再把当前测得的数据跟设定的数据进行比较，如果达到设定数值则发出控制信号通知辅助电器（继电器k或固态继电器ssr），再由辅助电器通知主令电器（接触器mc），切断发热管电流回路，停止加热；否则，则通知相关的控制设备，接通发热管电流回路，继续加热。咱们还是看看下图吧。

                     基本原理直观图

   看了上面的图是不是就一目了然了？接下来咱们看看都有些什么样的传感器吧。

1、        铂电阻（pt100或者jpt100），如下图：

铂电阻一般有3根线，分别是a、b、b。红色接线头的为a，其他的都是b了。铂电阻的接线如下图所示：

每个温控器的侧面都会贴有一张端子说明书，你要看好了，千万可别接错了端子。

2、        热电偶（tc----有k型、j型、t型、e型、l型、u型、n型、r型、s型、b型等），其外观如下图：

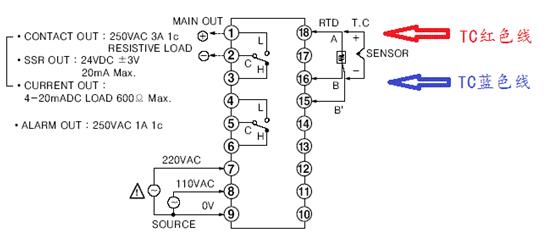

热电偶一般有2根线，分别是红色和蓝色，红色的是正极，蓝色的是负极。热电偶的接线如下图：

还是再提一下，每种温控器的功能不同，端子数目也不同，所以每个温控器的侧面都会贴有一张端子说明书，你要看好了，千万可别接错了。接通电源之前要确认一下你是否接对了。

3、        你把热电偶或者铂电阻接好了，而且也接对了，可是接通电源后并没有显示当前温度反而会提示错误。这又是怎么回事呢？其实呢？不是你接得不好也不是你接得不对，是要设定设置参数。那要设置什么参数？这个取决你用的传感器了，对照说明书吧，无论你用哪种温度传感器都能在说明书上找到相应的代码的，把它设置好就可以显示传感器所在环境的温度了。是不是很简单呀？接对传感器了，但没有设置相应的参数，结果会怎样呢？请看看下图吧。这是福柯思温控器，型号为nfd329。

                没有设置好传感器类型

已经设置好传感器类型的效果

在温控器的使用中，传感器是非常的重要，所以就专门提了几个小段，尽量要详细些。接下来咱们来总结一下使用温控器的具体步骤。

一、    接线，接线之前必须断掉电源，以免被电击。按要求接好温控器的外围连线，包括电源线的连接、输出的连接、报警的连接和温度传感器的连接，按说明书的要求接好接对各个端子。接输出类型的时候要注意，一般会接一个辅助控制继电器（既固态继电器ssr或小功率继电器）来控制主接触器，也可以直接连接主接触器的线圈回路，但要注意触点的容量，一般触点的容量是230v3a，线圈的使用容量不要超过这个容量。举个例子吧，如下图所示：

端子接线图

固态继电器图

小功率继电器图

二、    打开电源，设置输入类型，既使用那种传感器。说明书上会写有相关数码，设置好就行了。

三、    设置好显示的单位和小数点，你是用摄氏（c）还是用法氏(f)，显示几位小数点，都得设置好。至于怎么设置，说明书上写有，各种厂家各个温控器的说明书都不同，在这里就不方便举例了。

四、    设置好报警类型。是偏离上限报警还是偏离下限报警，或者说是偏离上下限报警，偏离多少报警。由具体的使用情况决定。

五、    设置其控制方式，既使用on/off控制方式还是pid控制方式，也是有具体情况决定。有些温控器的说明书上写有pid功能，但事实上未必具有相关功能，但一般用on/off控制方式就满足控制要求了。同时也要注意设置on的时间和off的时间，默认的情况下on和off的时间相等，都是20s，这个也是根据你的具体控制目的决定的。

六、    有些温控器具备参数改变保护功能，既所谓的锁键盘，以防非法操作造成工艺偏差或设备故障。要不要进行这步设置，由具体操作决定了。

由于本人能力有限，对于温控的使用就知道那么多了。有错漏之处还请各位行家指出，相互学习。
