1.1 plc检修内容及问题
1.1.1 按钮、指示灯
12个常开按钮，4个常闭按钮和8个拨动开关；8个红色led和8个绿色led灯,如图1.1所示。
(1) 按钮帽松动；
(2) 按钮接线螺丝松动，接线拧得不紧；
(3) 指示灯不亮。
1.1.2 plc-cp1h
cp1h共有40个接口，包括24个输入接口和16个输出接口。实物中输入端分别接了12个常开按钮触点和12个常闭在按钮触点；输出端分别接了8个绿色的led和8个红色的led灯。其他接口分别接上电源的正负极，com端接地。外接一根与pc机连接下载的数据线，如图1.2所示。
(1) plc连线不紧，有些接口脱线；
(2) i/o口接线位置接错。
1.1.3 开关电源
(1) 电源线螺丝松动；
(2) 电源线断掉。
1.1.4 接线端子
接线端子有些坏了；
1.2 问题的解决办法：
(1) 换个好的指示灯安装；
(2) 短的线重新连接上；
(3) 接线端子换个新的接上；
(4) 螺丝用螺丝刀拧紧；
(5) i/o口重新排序连接。
1.3 plc电气cad图
输出端如图1.6所示。
输入端如图1.7所示。
1.4 plc编程图和控制柜实物图
1.4.1 plc程序图
功能说明：一个按钮控制相应的一个 led灯的亮灭。例如，i0.00和ｉ1.04控制100.00的绿灯亮灭，ｉ0.08控制101.00的红灯亮灭，如图1.8,1.9所示。
1.4.2 plc控制柜实际运行实物图
plc检修完之后运行效果如图1.12所示。
二 电气控制柜的安装于检修
2.1 电气控制柜的安装过程
(1) 拆卸所有的接线；
(2) 根据电路图开始安装，接线；
(3) 接入三相电，再接保护开关qf；
(4) 接完后，将三相电接入交流接触器，以便控制电路控制其启动和停止；
(5) 交流接触器出来之后，分别接三相电机，限流电阻和电阻桥；
(6) 然后在电阻桥后面接上三相全波桥式整流电路，将三相电变为直流电压；
(7) 整流电路接完之后，分别接上负载，如直流电机，滑动变阻器，rc滤波电路，电压表和电流表；
(8) 接完主电路，接控制电路的接线；
(9) 将三相电的一相与n相接入控制电路，当做电源；
(10) 然后接启动按钮sb1，sb2和停止按钮sb3，sb4；
(11) 接完后接入指示灯l1和l2；
(12) 接完之后，检查整个对电路接线。
2.2电气控制柜的工作原理
主电路，用交流接触器控制三相电机的启动与停止；根据现代变流技术，通过三相全波桥式整流电路将三相电转变成直流电压。辅助电路，通过按钮自锁电路保持电路的持久导通，给交流接触器的线圈km1，km2通电，控制主电路交流接触器中的三相电的通断，从而达到控制电机的启动和停止，负载的通断。指示灯显示电机的工作状态，绿灯运行，红灯停止。
2.3 电气控制柜的电气cad图
电气控制柜的主电路cad图，如图2.1所示。
2.4 电气控制柜的安装完成后的实物图
主电路接线图，如图2.3所示

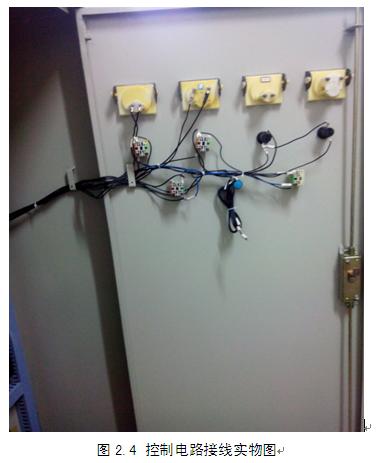

控制电路接线图，如图2.4所示
